摘要：介紹了有代表性的無煙煤和半焦焦末用作濾料的性能檢驗及評價。

1、前言

我國建設部已于1988年10月頒布了CJ24·2-88《水處理用無煙煤濾料》的標準。該標準規定了城市水處理用無煙煤濾料的技術要求和檢驗方法。工業廢水的處理用濾料也可參照執行。為了更廣泛開拓水處理用濾料原料，波濤無煙煤濾料廠家根據上述標準的檢驗方法，對幾種有代表性的無煙煤、焦炭或半焦的焦末，進行了對比試驗，其結果可供一些無煙煤礦區以及將開發利用焦末的單位參考。

2、原料的選擇及檢驗

主要選取以晉城煤為代表的正常無煙煤和以福建龍巖、永安煤為代表的受火成巖影響的無煙煤為試驗樣品。同時也選取大同礦務局利用大同煤生產焦爐煤氣后余下的半焦副產品—篩下細焦末為實驗樣品，采用現已用于生產濾料的鞏縣無煙煤為對比實驗樣品。

根據CJ24·2-88《水處理用無煙煤濾料)附錄A的規定，對用做無煙煤濾料的原料篩分出0.6~2.0mm粒級，進行破碎率、磨損率、真密度、含泥量、鹽酸可溶率以及密度>1.8物質含量等六項物理性能的測試，同時還分別進行了無煙煤濾料的篩分試驗。

3、檢驗結果與分析

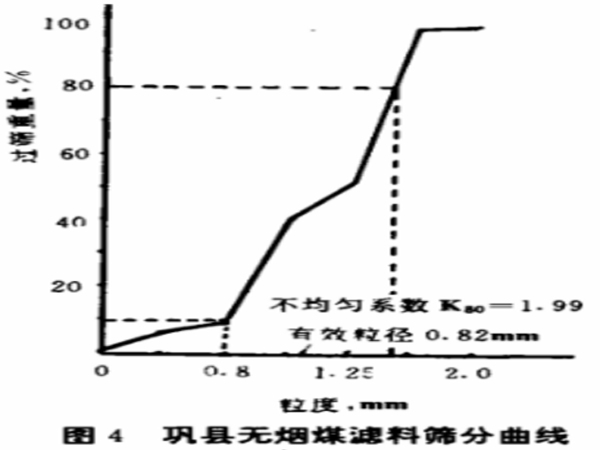

幾種濾料的原料檢驗結果列入表1。篩分曲線見圖1、2、3、4。

CJ24·2-88中對無煙煤濾料規定的技術要求：

①濾料的破碎率和磨損率之和不應大于3%；

②無煙煤平均真密度不小于1.4，不大于1.6；

③含泥量不應大于4%；

④密度大于1.8的物質含量不應大于3%；

⑤鹽酸可溶率不應大于3.5%。

在設計三層濾料濾池時，對無煙煤濾料粒徑的要求一般在0.8~1.6mm；不均勻系數K80<1.7；雙層濾料濾池要求無煙煤濾料粒徑在0.8~1.8mm；不均勻系數K80<2.0。

從表1檢驗結果和篩分曲線圖1、2、3、4，并對照無煙煤濾料的技術要求，可以看出：

表1無煙煤濾料的原料性能測試

注：生產廠家產品檢驗分析數據

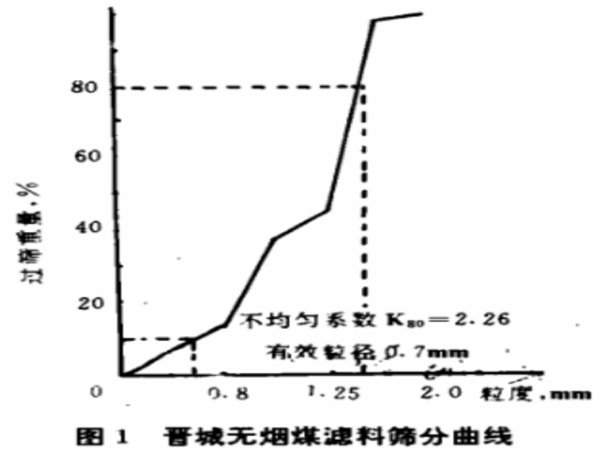

1、晉城無煙煤的六種物理性能，除密度>1.8的物質含量稍超出標準規定外，其它五項主要指標均滿足濾料原料的要求，而且均優于目前正在生產的鞏縣無煙煤濾料的性能。從篩分曲線圖1求出有效粒徑（過篩重量10%相對應的粒徑）等于0.70mm；不均勻系數（K80）（過篩重量80%和10%相對應粒徑的比值）等于2.26。只是粒徑稍偏小，不均勻系數稍偏大些，通過調整可以達到設計要求，故晉城無煙煤完全可以作無煙煤濾料的原料。

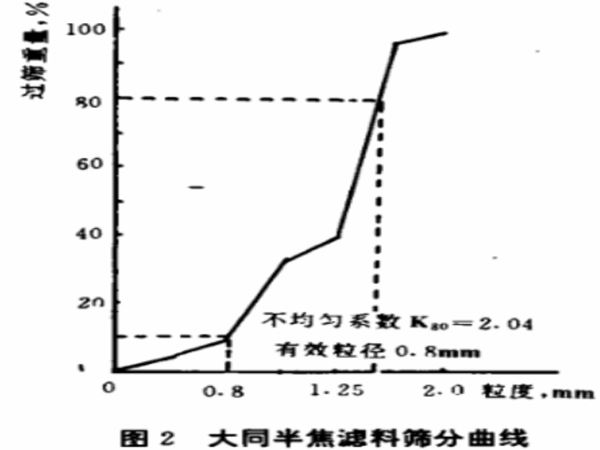

2.、大同半焦焦末的六種物理性能,，除真密度稍偏高外，其它指標均符合標準規定的技術要求。從曲線圖2得出有效粒徑為0.80mm；不均勻系數K80為2.04，也可以達到設計濾池的要求，這些物理性能均優于晉城無煙煤。而且半焦的孔隙率比無煙煤大，作為過濾用更有優越之處。缺點是由于半焦孔隙率大，顆粒易暫時浮在水面，在反沖時易沖掉，減少半焦使用的周期。但因過濾性能好，價格便宜，所以半焦焦末也是較為理想的無煙煤濾料原料。

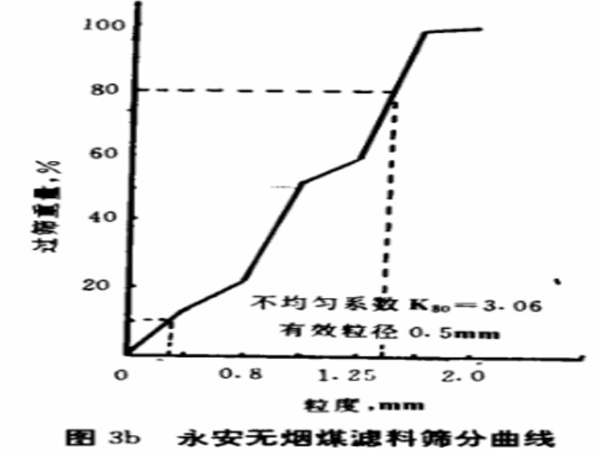

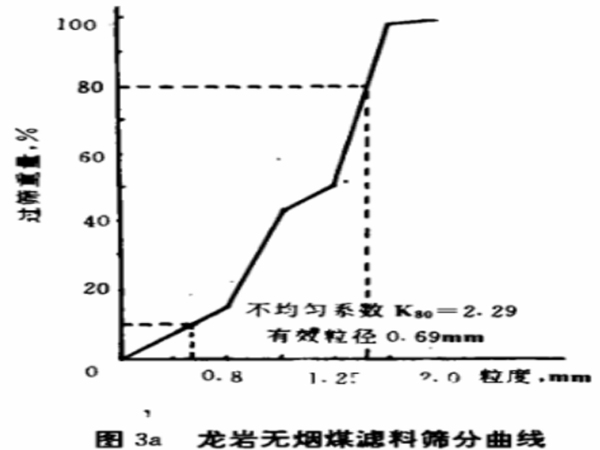

3、福建龍巖和永安兩種受火成巖影響變質的無煙煤，只有部分指標達到標準規定的要求。龍巖煤與永安煤相比，永安煤的幾項指標很差，煤本身灰分高，多以暗淡型煤為主，易碎，不耐磨，泥化現象很嚴重，故不能做無煙煤濾料原料使用。本次試驗選擇龍巖翠屏山無煙煤，屬中等灰分，以光亮型煤為主，煤質較硬。如不能用于城市水處理，但可用作工業廢水濾罐的濾料。另外可選取龍巖紅炭山無煙煤，該煤密度較小，硬度大，可以代替翠屏山無煙煤使用。

4、結論

按建設部制定的對水處理用無煙煤濾料的技術要求，通過對代表性無煙煤濾料原料的檢驗，認為選擇無煙煤作濾料，一定要選擇煤巖類型以光亮型煤為主，煤質堅硬，灰分低，真密度不太高的煤較為合適，受熱變質影響的無煙煤，往往灰分較高，真密度大，不適宜作城市水處理的濾料。大同半焦焦末完全可以作為水處理用無煙煤濾料的原料。礦區焦爐煤氣廠的半焦副產品大塊可以作硅鐵還原劑，篩下的細焦末可用來生產無煙煤濾料。建濾料廠投資少，見效快，成本低，效益高，還可安置部分待業人員，這是一條可行的煤炭綜合利用途徑。
