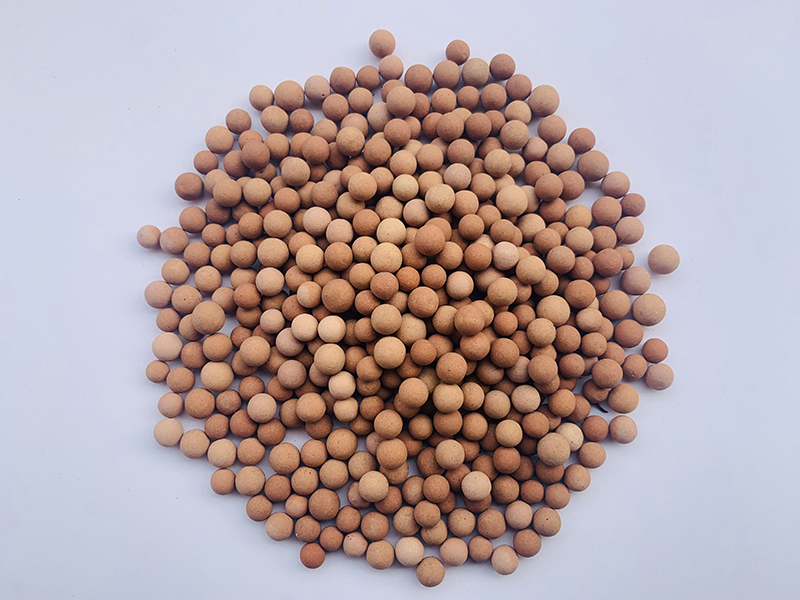

生物陶粒濾料按原料分主要有以下幾種：

1、粉煤灰生物陶粒

粉煤灰生物陶粒以固體廢棄物（粉煤灰）為主要原料，具有比表面積大、化學穩定性好、吸附性能良好、價格低廉等特點。波濤凈水以電廠粉煤灰為主要原料制備出比表面積大、表面粗糙、強度高的生物陶粒。其掛膜結果表明，COD、氨氮這兩項指標的出水穩定，去除率高。以含鋇粉煤灰陶粒來處理含鉻廢水。結果表明，在廢水pH=5.5、鉻與含鋇粉煤灰陶粒重量比為1:1000時，可使Cr⁶⁺去除率達到99%以上，出水符合國家排放標準。

2、河底泥生物陶粒

河底泥生物陶粒以江河湖沉積形成的泥沙（主要化學成分與黏土的成分非常類似）為主要原料，具有比表面積大、材料低廉易得、孔隙率大等特點。以上海新涇港河道底泥為主要原料，制備出生物陶粒并對該陶粒的比表面積、堆積密度、表觀密度、空隙率等指標進行測定，其主要性能指標均滿足GB/T 17431-1998《輕集料及試驗方法》中對黏土陶粒的要求。以東湖淤泥為主要原料制備出超輕生物陶料。實驗表明，當發泡組分與東湖淤泥比值為1:4，600℃預燒15min，1180℃焙燒12min時，可制備出性能優良（簡壓強度1.7MPa、吸水率13.4%、堆積密度為485kg/m³）的超輕生物陶粒。

3、煤矸石生物陶粒

煤矸石是采煤過程中排出的含碳量較少的黑色廢石，化學成分與粘土比較相似，是我國排放量大的固體廢棄物。煤矸石生物陶粒以煤矸石為主要原料，具有材料低廉易得、掛膜快、易于反沖洗等特點。以煤矸石作為主要原料，添加適量黏結劑、造孔劑等制備出生物陶粒，并將該陶粒用于曝氣生物濾池。結果表明，煤矸石生物陶粒具生物親和性好、沖洗簡單、對水中有機物和氨氮的去除效果好等特點。以煤矸石為原料制得生物陶粒，并對該生物陶粒的氣孔率、氣孔孔徑和酸堿可溶率等指標進行了分析比較。結果表明，該陶粒性能優良，且氣孔率隨著焙燒溫度的升高由小變大，又逐漸降低。

4、污泥生物陶粒

以污泥燒制生物陶粒較早是由Nakouzi提出的，是以污泥為原料，摻加適量輔料，經過成球、焙燒而成的。污泥生物陶粒具有孔隙率大、物理和化學穩定性好、不產生二次污染等特點。以污泥作為主要原料，粉煤灰與粘土作為輔料，燒制出了性能良好的陶粒，并對污泥生物陶粒的重金屬浸出含量做了分析。結果表明，污泥生物陶粒的性能穩定，不會對環境造成二次污染。

5、粘土生物陶粒

粘土生物陶粒以粘土、亞粘土等為主要原料，具有材料低廉易得、孔隙率大、化學和物理穩定性好等特點。波濤凈水采用紅粘土、粉煤灰、頁巖為主要原料加入適量的化工原料，研制出多孔球形輕質生物陶粒濾料，并對其進行了處理焦化廢水的實驗。結果表明，該陶粒濾料具有強度好、孔隙率大、比表面積大、化學穩定性好、生物附著性強、掛膜性能好、水流流態好、截污能力強等優點。

6、頁巖生物陶粒

頁巖生物陶粒（又稱膨脹頁巖）以天然頁巖為主要原料，具有孔隙率大、比表面積大、化學和物理穩定性好等特點。以天然頁巖為原料，分別采用破碎法和成球法制得生物陶粒濾料，并對這兩種方法制備的陶粒濾料的孔隙率、孔徑和酸堿可溶率等指標進行了分析比較。結果表明，兩種方法均可制備出性能優良的生物陶粒濾料。

7、赤泥生物陶粒

赤泥生物陶粒以赤泥（氧化鋁生產排放的廢渣）為主要原料，具有比表面積大、材料低廉易得、孔隙率大等特點。采用赤泥為主要原料，制備出了多孔生物陶粒，并對其進行了含油廢水的過濾試驗。研究表明，除油效果能夠達到60%以上，其中燒結溫度對陶粒的性能影響較大。

另外，陶粒濾料按強度分為高強陶粒和普通陶粒；按生產工藝分為燒結型陶粒、燒脹型陶粒和免燒結陶型粒；按形狀分為普通形、圓球形、碎石形和圓柱形；按容重可分為一般容重陶粒（＞500kg/m³）、超輕陶粒（200-500kg/m³）和特輕陶粒（＜200kg/m³）；按顆粒大小分陶粒（≥5mm）和陶沙（＜5mm）。
